OLED主流生产技术
2017-03-01
谈到OLED 主流生产技术,这里小编给大家介绍两种。一是蒸镀技术,二是印刷技术。
蒸镀技术
首先,要了解蒸镀技术,这得从OLED的结构讲起。典型结构是在ITO玻璃上制作一层几十纳米厚的发光材料,ITO透明电极和金属电极分别作为器件的阳极和阴极电极加电压,在一定电压驱动下,电子和空穴分别从阴极和阳极注入到电子和空穴传输层,电子和空穴分别经过电子和空穴传输层迁移到发光层,并在发光层中相遇复合,形成激子并使发光分子激发,后者经过辐射弛豫而发出可见光。辐射光可从ITO一侧观察到,金属电极膜同时也起了反射层的作用。简单来说,蒸镀就是真空中通过电流加热,电子束轰击加热和激光加热等方法,使被蒸材料蒸发成原子或分子,它们随即以较大的自由程作直线运动,碰撞基片表面而凝结,形成薄膜。



蒸镀技术制造OLED面板的核心设备是蒸镀机,而这个设备在面板制造企业的上游,主要供应商是佳能旗下一间名为Canon Tokki的企业。随着全球 OLED市场的风起云涌,Tokki公司不断投入开发产能,但是仍然难以满足客户的需要。据说,Tokki一年的蒸镀机产能也就区区几台而已,如LG Display这样的大客户也不得不因为蒸镀机数量有限而无奈的失去苹果订单。


印刷技术

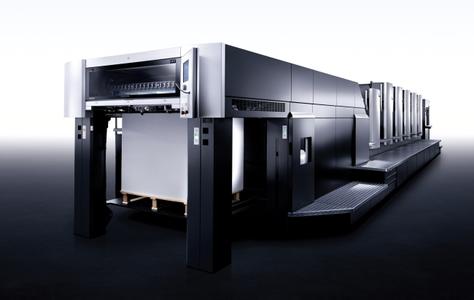

OLED屏幕每个像素“灯泡”除了是蒸上去的,还可以选择“印”出来。用喷墨打印机来举个例子,喷墨打印机是把墨水喷到纸上,从而呈现出文稿或图片。而印刷显示是使用印刷方式制作显示器的有机材料膜层,是一种工艺方法。实现了印刷显示后,可以印刷不同面板,如果“喷”的是OLED材料,那就是OLED面板;“喷”的是量子点材料,那就是量子点显示面板。印刷OLED,简单说,就是通过喷墨印刷设备上的多个印刷喷头,将不同颜色的聚合物发光材料溶液精确的沉积在ITO玻璃基板的隔离柱槽中,溶剂挥发后会形成100纳米左右厚度的薄层,构成可发光的像素。


为什么说印刷显示技术是下一代显示革命?真空蒸镀工艺,受限于设备与技术,很难制作大尺寸精细金属掩模板,导致该工艺无法应用在大尺寸面板的制造上。蒸镀过程中, 有机材料气体无差别沉积在玻璃基板上,导致材料利用率低。
印刷OLED有哪些优势足以挑战相对成熟的蒸镀技术呢?首先就是成本低廉,在OLED面板的原材料使用上,印刷OLED就比蒸镀技术节省90%;印刷OLED技术可以有效提升成品的寿命;喷墨打印的制程要比蒸镀制程更容易适应大基板的切割的需要,这更利于高代线处理大尺寸基板的趋势。
